MH806A小型靜態扭矩傳感器

MH806A型靜態扭矩傳感器小型法蘭連接，MH806A系列反作用力矩傳感器結構緊湊，堅固且無需維護，具有許多優點。傳感器基于應變計技術，可提供高精度的信號傳輸。MH806A系列扭矩傳感器設計用于在順時針和逆時針方向上以高精度執行靜態扭矩測量和動態旋轉（有限角度）。傳感器使用與被測部件對齊的法蘭 - 法蘭連接測量小反作用力矩水平。它的設計帶有一個中心通孔，可以穿過軸，電纜或管道。主要應用領域包括執行器和閥門測試，緊固件測試，泵測試和機器人手臂關節扭力監測。

一、技術參數：

測量范圍：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m（可選）

外供電源：5- 24VDC、±15VDC、24VDC

輸出信號：≈1mV / V、5-15KHz、4-20mA、0-5V、0-10V

測量精度：±0.5%F·S ; ±0.2%F·S ; ±0.1%F·S

過載能力：120%~150%F·S

響應頻率：100μs

工作溫度：-20°~ +60°

重 復 性：±0.1% F? S

非 線 性：±0.1% F? S

零點溫飄：±0.2% F? S

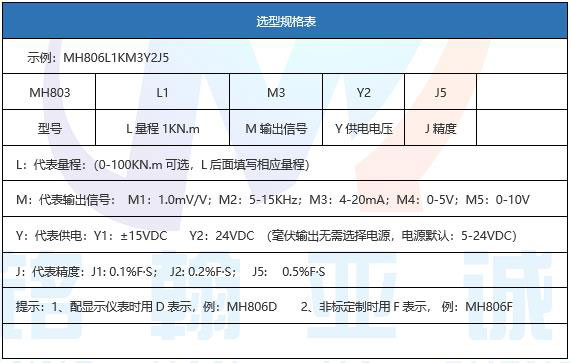

二、產品規格選擇：

產品規格選型根據客戶不同要求選擇所適合的參數

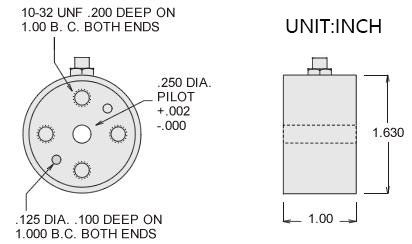

三、外形尺寸：

     尺寸單位：英寸（特殊尺寸可定制）

外形尺寸量程范圍0-100N.m
