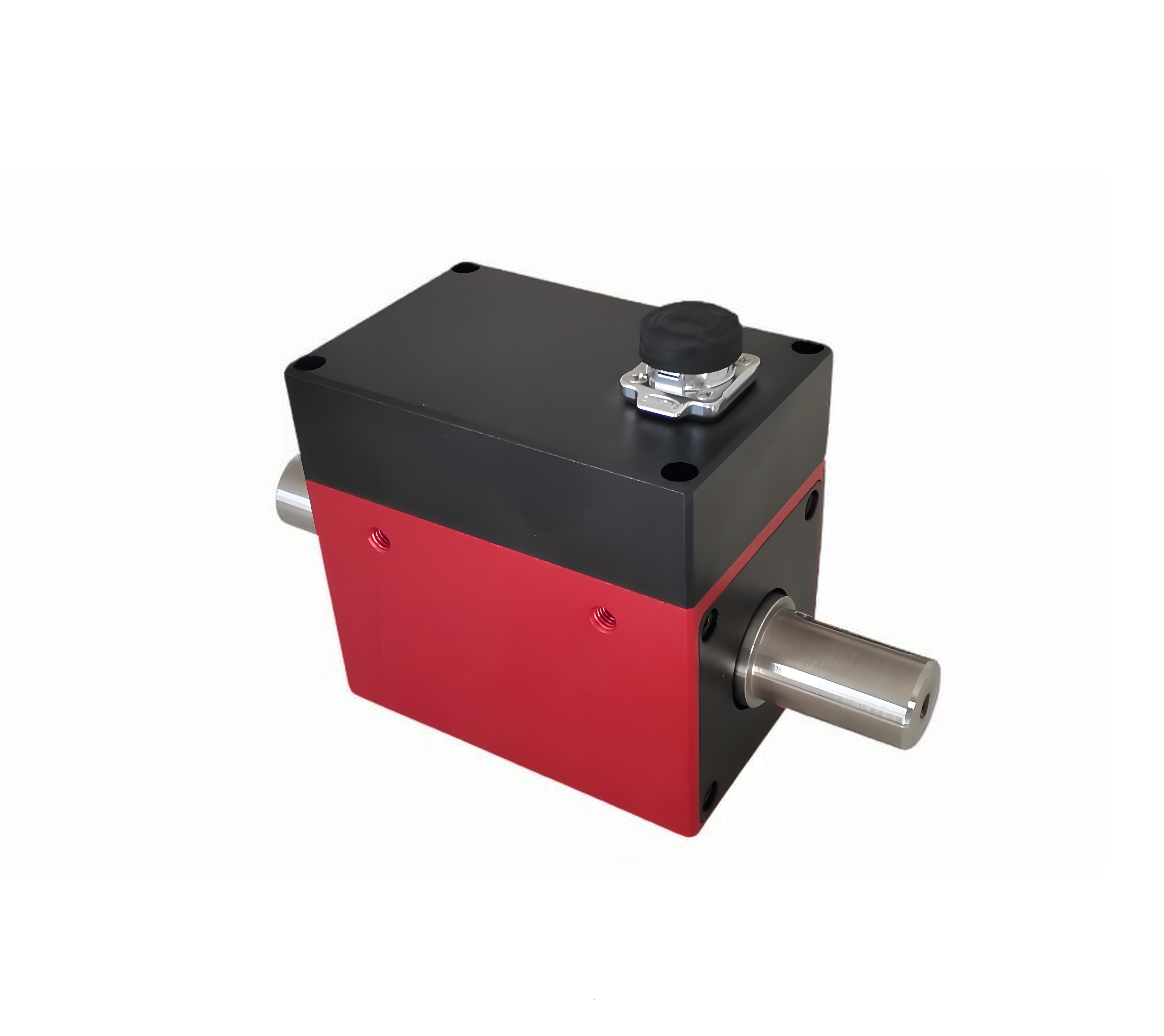

MH-812S系列動態型扭矩傳感器采用非接觸式制造被廣泛應用于旋轉動力設備的扭矩、轉速、功率的檢測如：發動機、風機、鐵路機車、汽車、飛機、試驗機、液壓等也可用于制作粘度計。由于出色的穩定性、較高的測量精度和極高的性價比而受到廣大用戶的贊譽。
一、技術參數
測量范圍 | 0~0.1/0.2/0.5/1/2/5/10/20/50/100/200/500/1000 |
外供電源 | ±15VDC / 24VDC |
輸出信號 | 5-15KHz（內置）、4-20mA（外置）、0±5V（外置）、0±10V（外置） |
轉速信號 | 1x30pulses、1x60pulses |
角度信號 | 360PPR（AB向） |
測量精度 | ±0.5%F·S ; ±0.2%F·S ; ±0.1%F·S |
過載能力 | 120%~150%F·S |
響應頻率 | 100μs |
工作溫度 | -20°~ +50° |
重復性 | ±0.1% F? S |
非線性 | ±0.1% F? S |
回差 | ±0.1% F? S |
零點時飄 | ＜0.2% F? S |
零點溫飄 | ＜0.2% F? S |

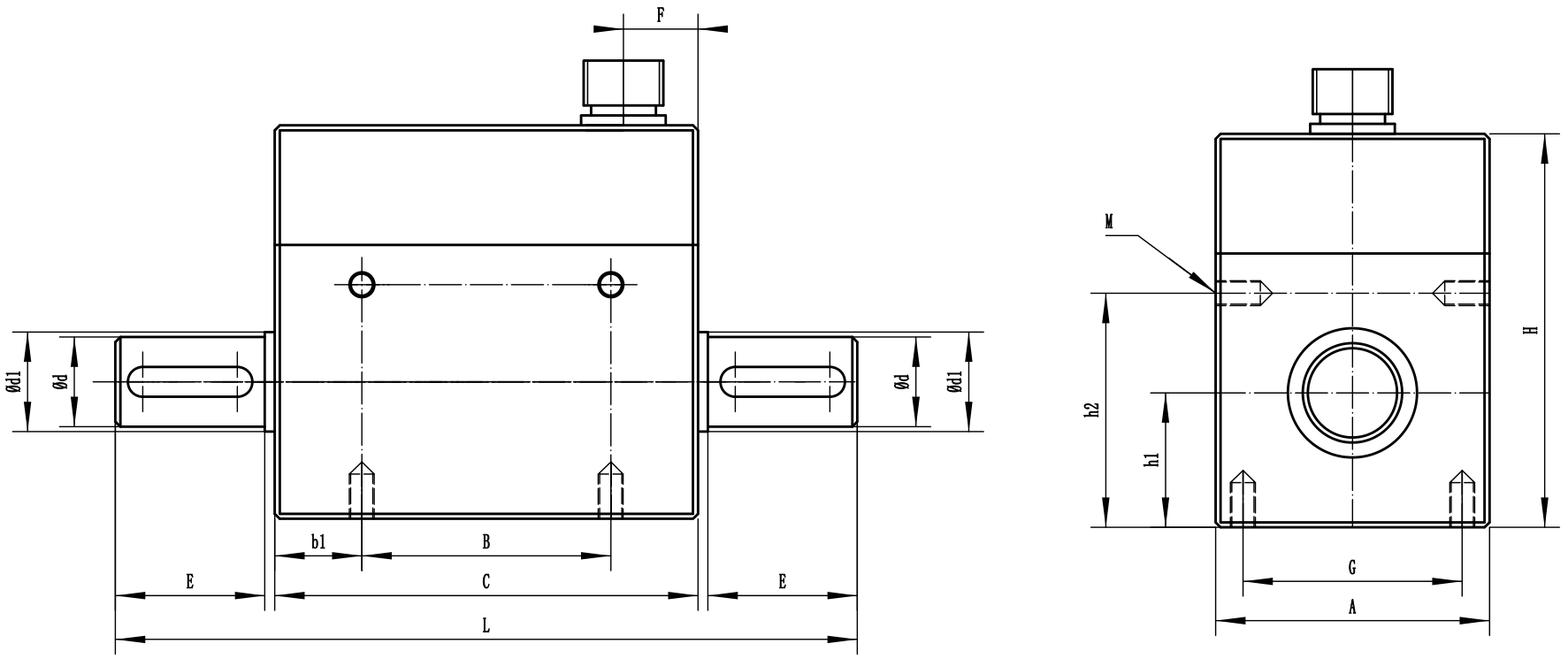

二、外形尺寸
規格 (N.M) | Φ d | Φ d1 | A | G | B | b1 | C | E | F | h1 | h2 | H | L | M | 鍵 b*h*l*n |
2-100 | 18 | 20 | 55 | 44 | 50 | 17.5 | 85 | 30 | 15 | 27 | 47 | 79 | 149 | 8-M5 | 6x6x25x1 |
200-300 | 28 | 30 | 65 | 47 | 57 | 17.5 | 92 | 32 | 17 | 32.5 | 56 | 89 | 160 | 8-M6 | 8x7x29x1 |
500-1000 | 38 | 40 | 80 | 68 | 60 | 17.5 | 95 | 48 | 19 | 40 | 72 | 104 | 195 | 8-M6 | 10x8x45x2 |
